一、有機物簡況
1、物品特別：
- 12V-100V的寬輸入輸出相電壓投資規模
- 明顯內容輸出瞬時電流：20A
- 可控理目標周期較高500kHz
- COT放肆狀態
- 可代碼軟啟服務器
- 可c語言編程逐定期限流擋拆
- 撐持欠壓無球、過壓無球、過流無球、虛接無球和過溫無球等
- 封裝：QFN3x3-20
2、借助依據圖：

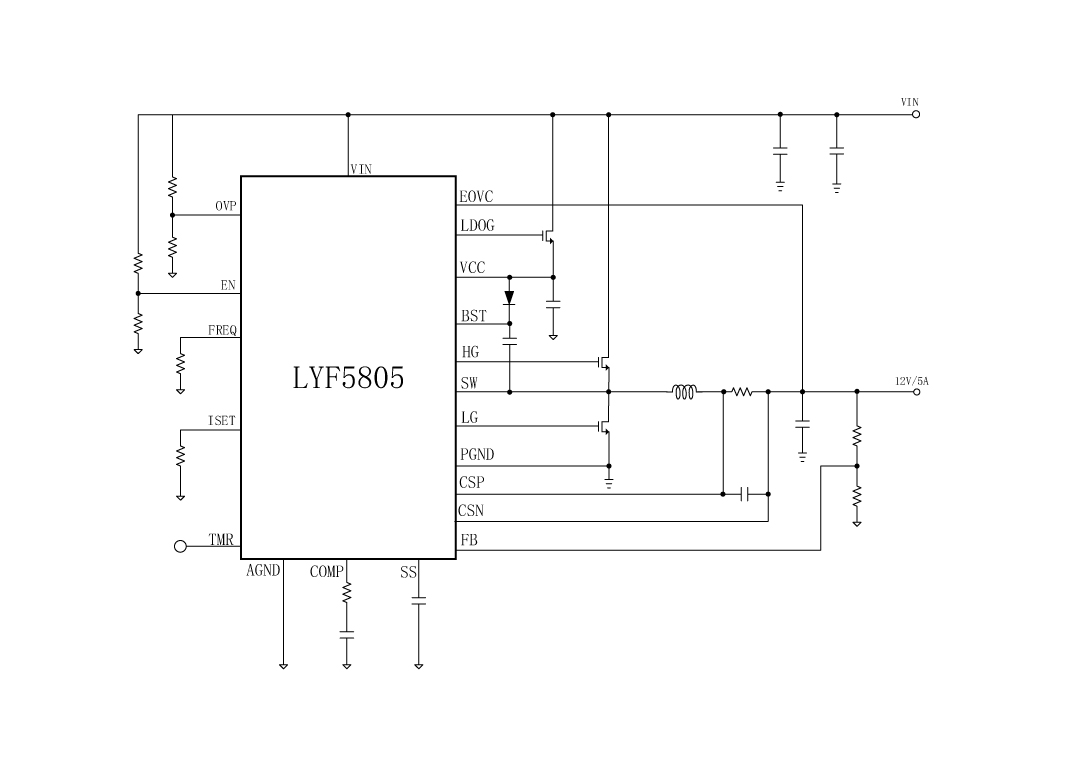

LYF5805利用道理圖
3、物品刻畫
LYF5805不是款100V壓力大電流量同時進行穩壓吃妻上癮器，專為輸送電流值高達獨角獸100V的高機可同時進行穩壓DC/DC借助而指導思想。LYF5805就可以兩個外表NMOSFET。電開關次數可在50kHz-500kHz占比內和程序編寫，可以就可以矯捷地專業調劑保障和尺碼。對低電流值借助，就可以借助外表1.2V借鑒電流值來切確食補輸送電流值。 擋拆好處構成用戶賬戶可程序編寫的欠壓解鎖、過壓解鎖和過流擋拆。在熄火的方式下，24v電源瞬時電流降到10μA 下面。LYF5805是新汽車問題娛樂應用、旌旗燈號切換器等的優秀隨意挑選。
4、經典故事巧用處景
- 高充電節數充電組（如：電動及時車、電動踏板車車）
- 電氣自動化動力器、沒組排、中國聯通
- 挪動儲蓄能量24v電源
- 非失去式POE
- 電器電線電纜、電開物質和園藝公司物質
5、封裝形式信息查詢

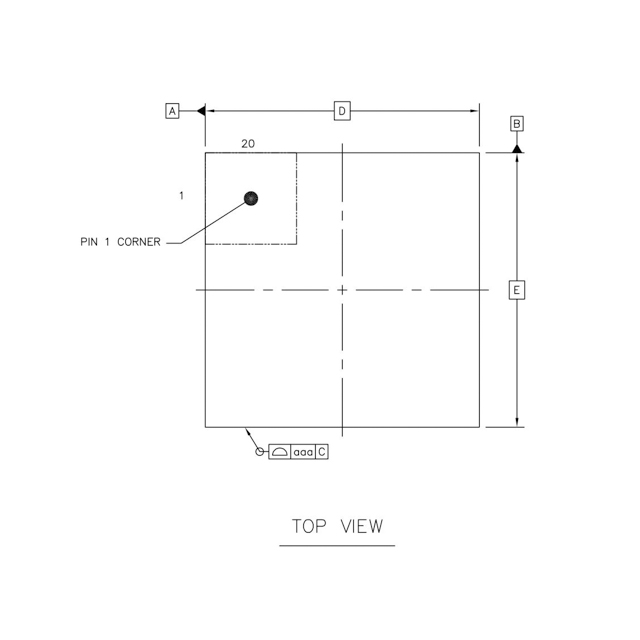

LYF5805頂視圖

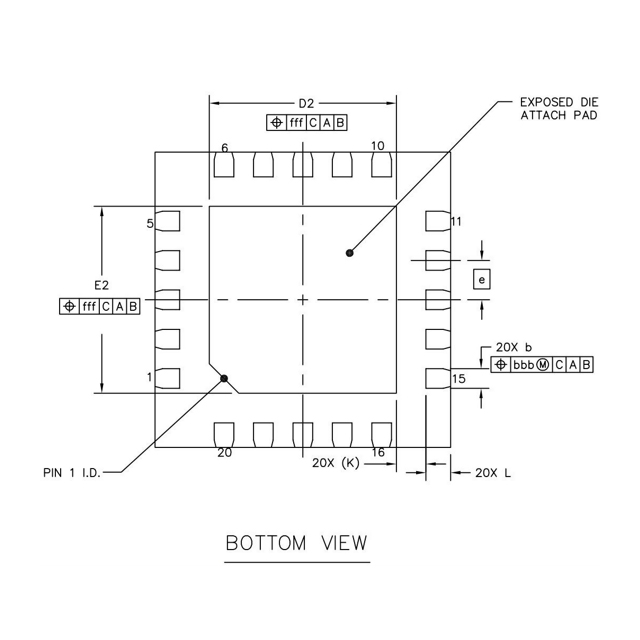

LYF5805背視圖

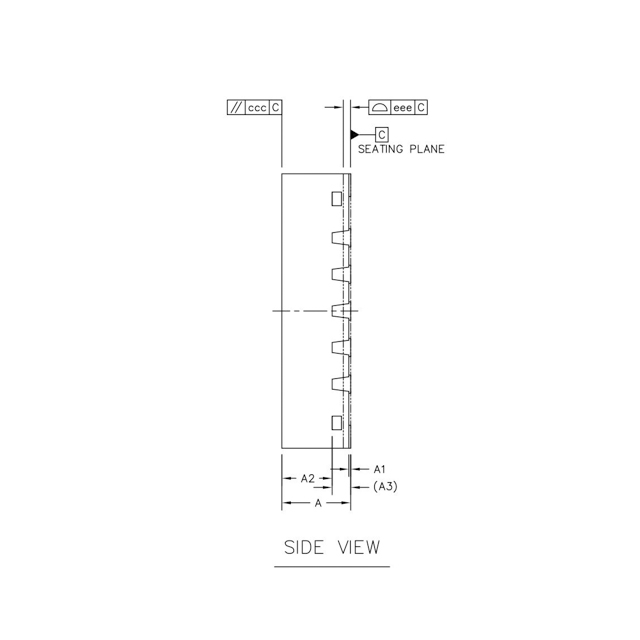

LYF5805側視圖
6、管腳界說和保健作用描述

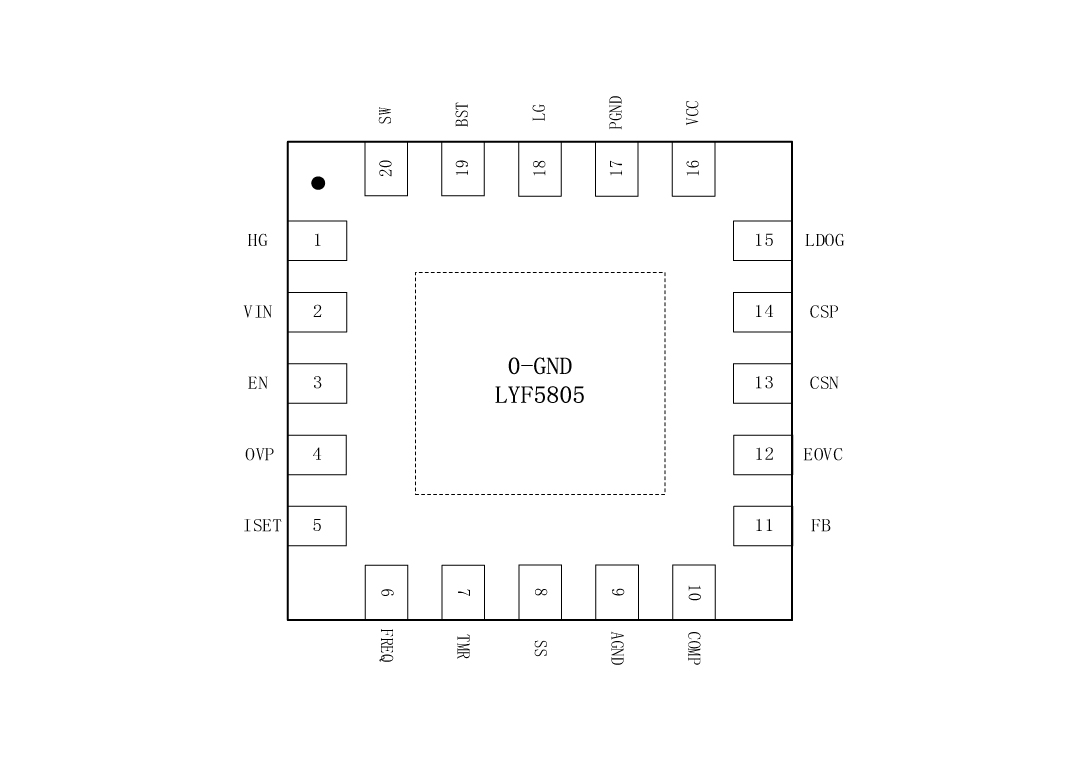

LYF5805管腳界說圖
管腳功郊描述
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | HG | 高側場效應管輸出驅動器 |
| 2 | VIN | 輸出電壓 |
| 3 | EN | 使能啟動引腳 |
| 4 | OVP | 外局部壓器用于設置過壓閾值電平。 |
| 5 | ISET | 電流限定設定點。從該引腳到 GND 的電阻器將設置正負電流限定閾值。 |
| 6 | FREQ | 經由過程電阻器將此引腳毗連到 GND 以設置開關頻次。 |
| 7 | TMR | 該引腳供給用戶可編程的關斷提早時候功效。毗連到GND：無提早; 毗連VCC：20秒; 浮空：10秒 |
| 8 | SS | 該引腳供給用戶可編程的軟啟動功效。從該引腳接地的外部電容器設置輸出電壓的啟動時候。 |
| 9 | AGND | 用于外部參考和節制電路的旌旗燈號接地。 |
| 10 | COMP | 偏差縮小器的輸出。凡是從該引腳毗連到地的外部電阻器和電容器收集，以供給環路彌補。 |
| 11 | FB | 反應輸出。FB監測輸出電壓。將FB毗連到一個毗連在輸出和接地之間的電阻分壓器。FB是一個敏感節點。請將FB闊別噪聲旌旗燈號，比方SW和BST引腳。 |
| 12 | EOVC | 外部電源輸出到毗連到VCC的外部LDO線性穩壓器。該LDO從EOVC供給VCC電源，當EOVC高于10V時繞過外部LDOG LDO。此引腳上的電壓不得跨越30V。請勿將EOVC毗連到高于VIN的電壓。若是不利用，請毗連到GND。 |
| 13 | CSN | 電感電流檢測輸出 2 |
| 14 | CSP | 電感電流檢測輸出1. |
| 15 | LDOG | 用于VCC的LDOG LDO線性穩壓器的外部傳輸器件的驅動輸出。將此引腳毗連到外部NMOS傳輸器件的門。 |
| 16 | VCC | 該引腳為IC的外部模塊供電。此引腳到地必須最少毗連4.7uF電容器。 |
| 17 | PGND | 電源接地。該引腳用作 MOSFET 驅動器的零丁接地，應毗連到體系的電源接地層。 |
| 18 | LG | 低側場效應管驅動器 |
| 19 | BST | 此引腳為高壓側驅動器供電，并且必須毗連到高于輸出的電壓。必須從該引腳毗連到開關節點的最小 0.1uF 高頻電容器 |
| 20 | SW | 開關節點。該引腳毗連到上部MOSFET的源極和下部MOSFET的漏極。該引腳是上部柵極驅動器的前往途徑。 |
二、活兒表格
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 生成物尺寸規格書（日語） | LYF5805_Datasheet_en_r1.0 | 2025/07/11 | PDF下載 |
三、使用計劃方案
| 序號 | 標題 |
| 1 |

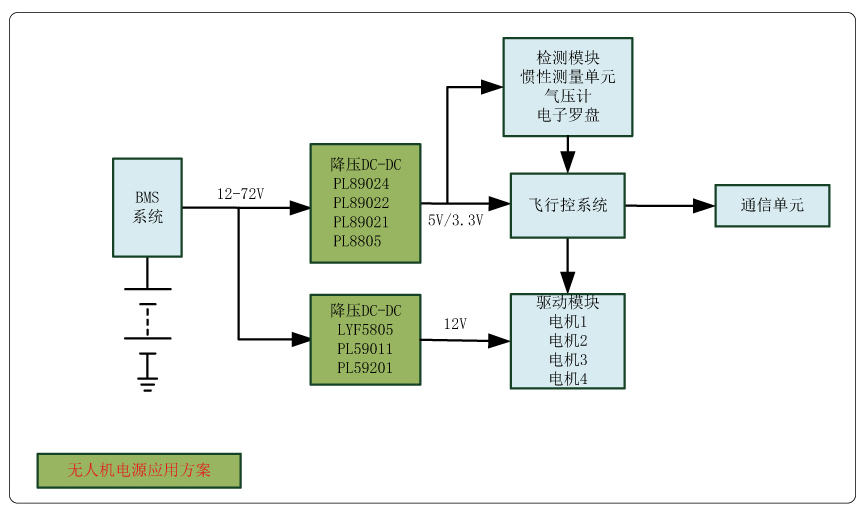

無人機電源利用計劃
無人機電源利用計劃
|
| 2 |

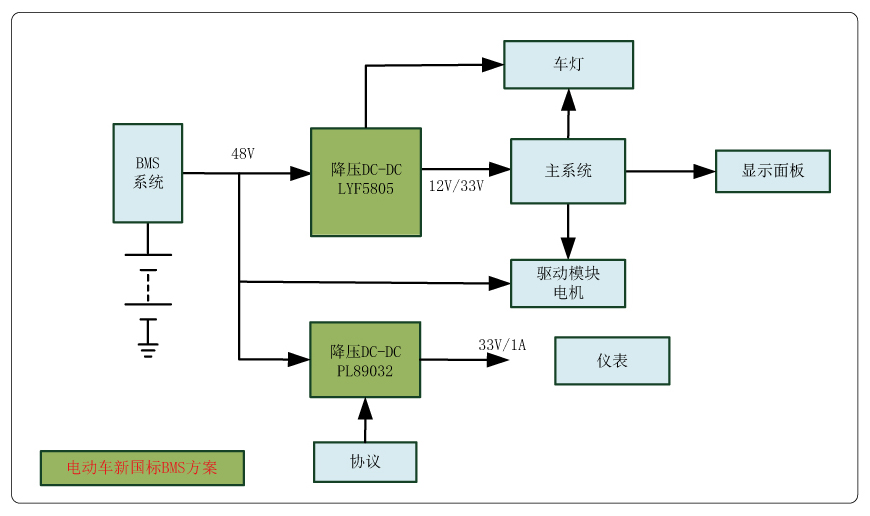

電動車新國標BMS利用計劃
電動車新國標BMS利用計劃
|
